1、概述

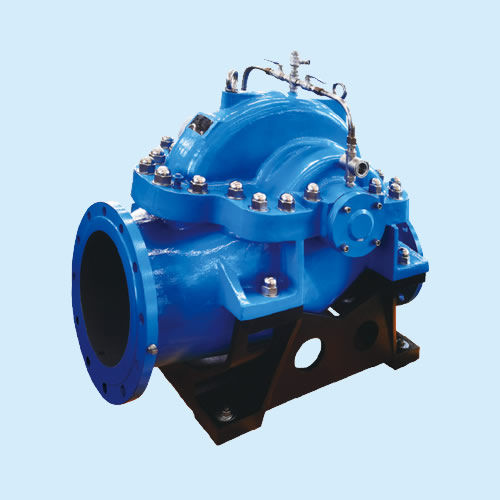

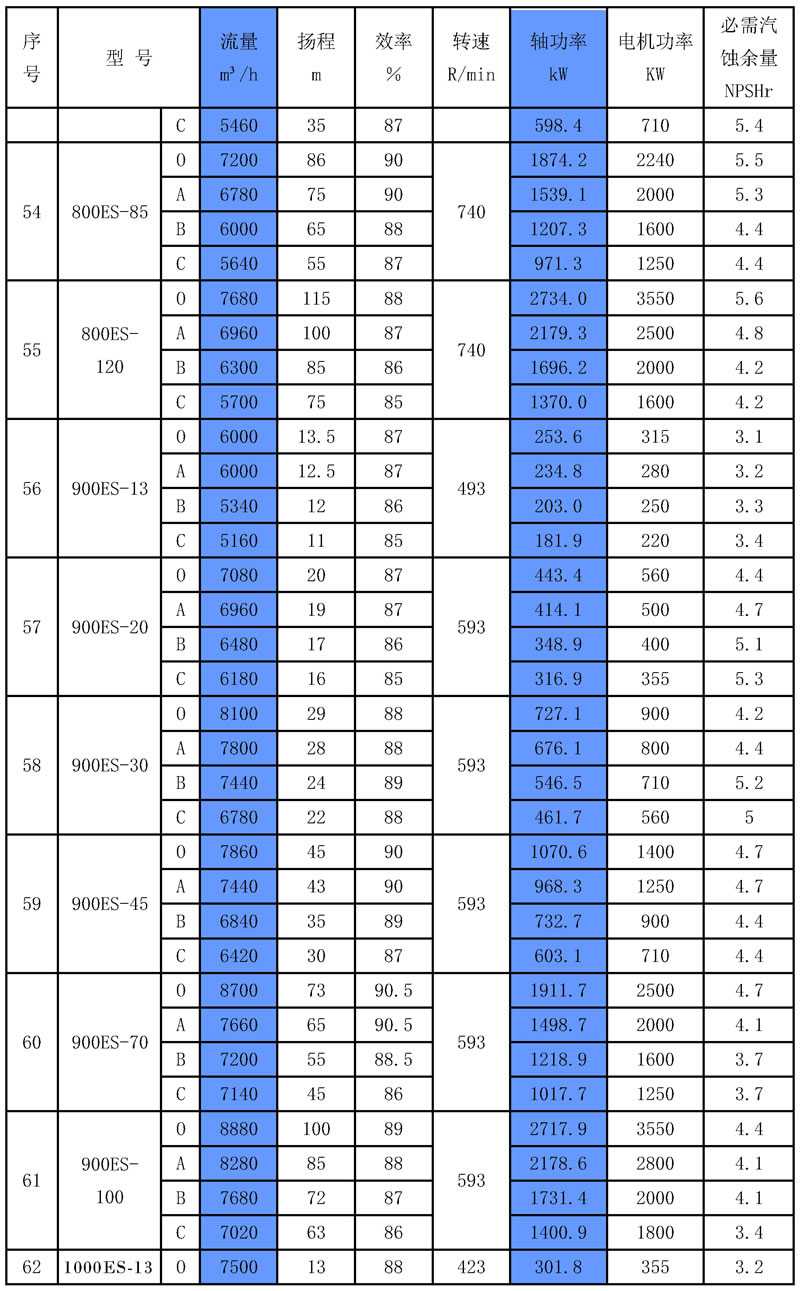

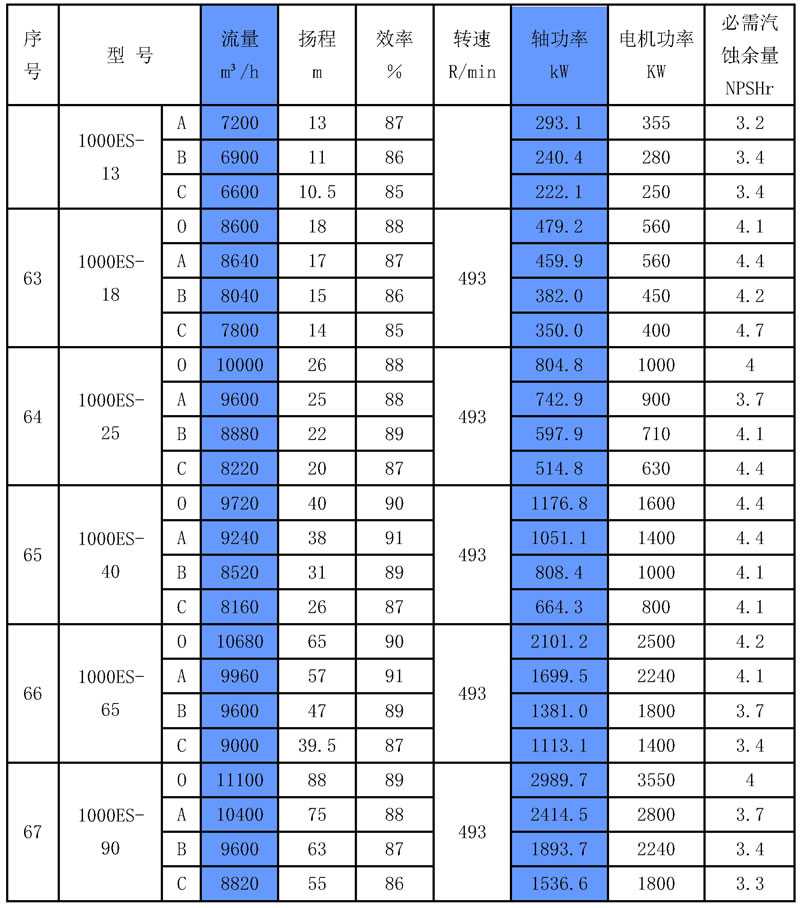

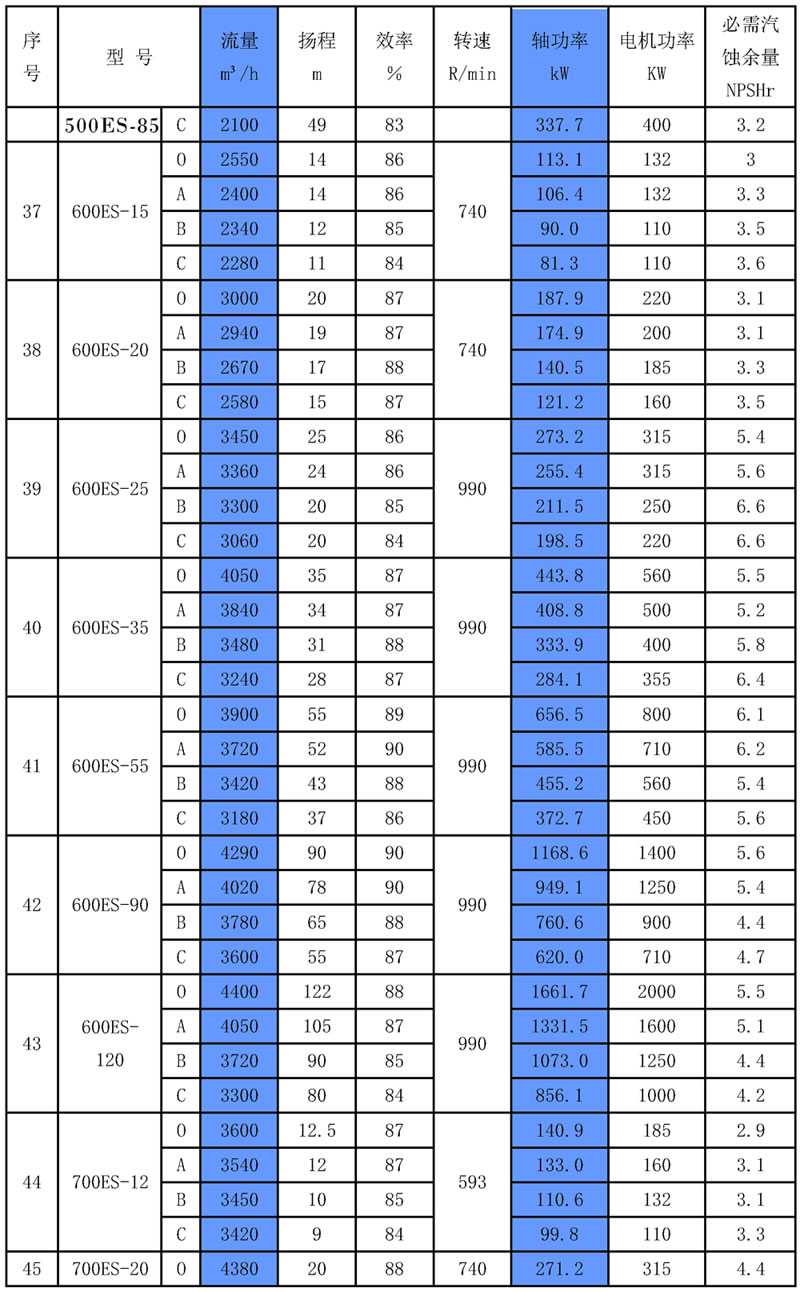

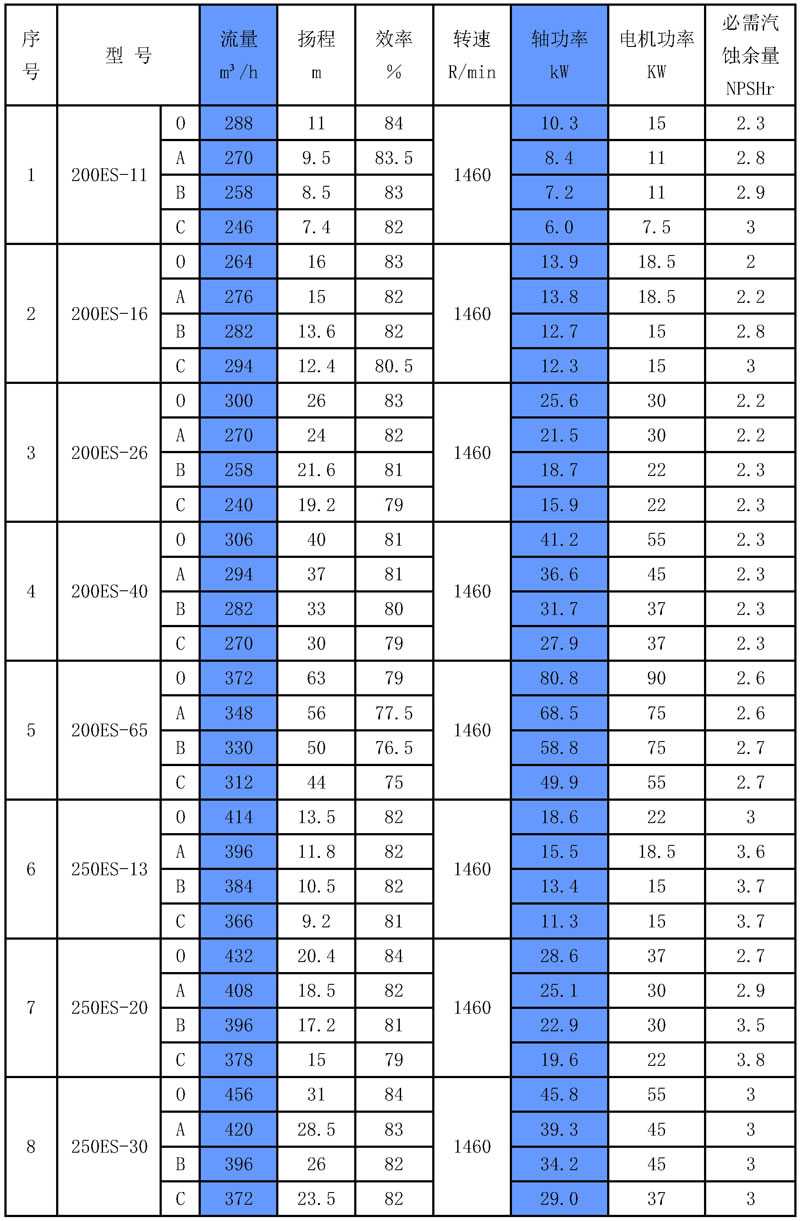

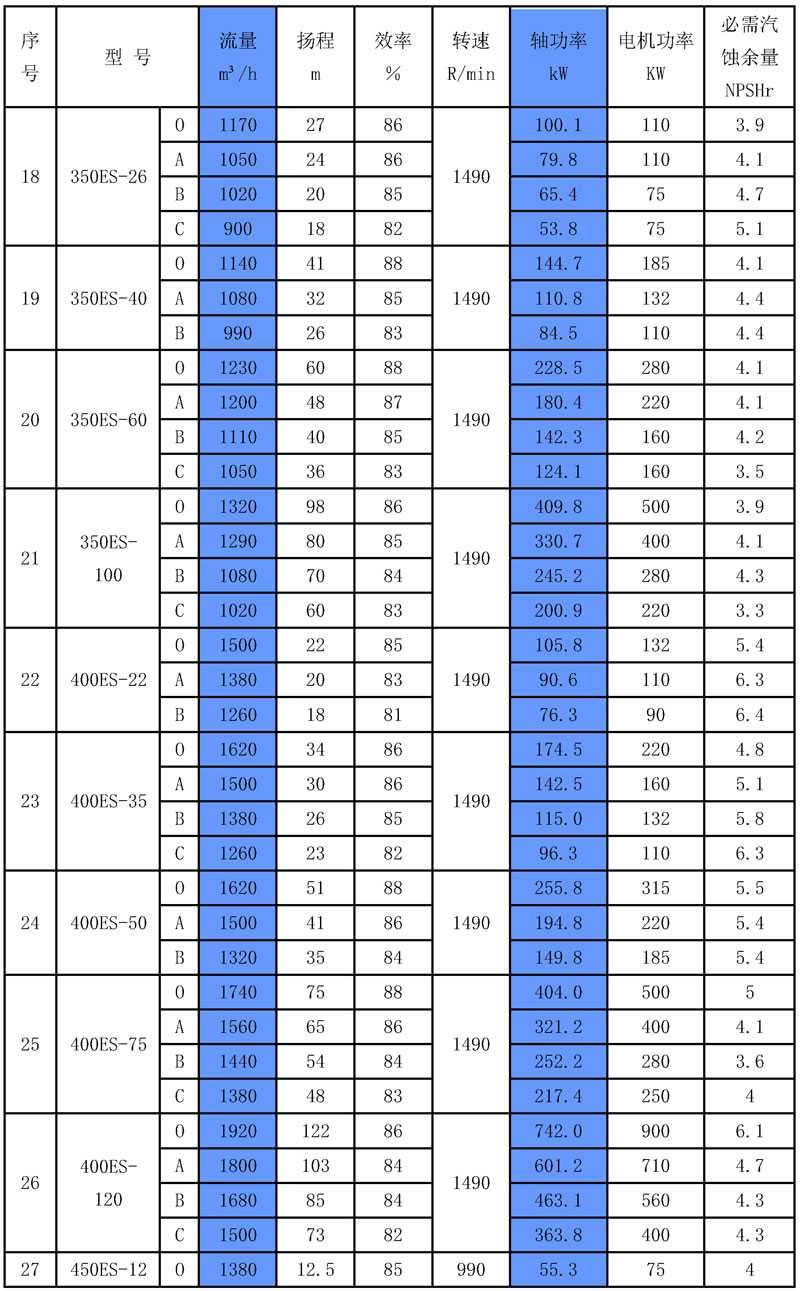

ES 系列环保免维护单级双吸中开卧式和立式离心泵,是我公司在总结多年双吸泵制造及应用经验的基础上,结合用户在用泵过程中的痛点,由公司专家与国内外专家共同创造发明的一种新型水泵(卧式泵专利号:ZL 201822092944.2;立式泵专利号:ZL 2019 2 0293130.7)。其主要特点是环保、免维护。
1.1 主要优点:
适应环保新时代
将传统油脂润滑的滚动轴承(包括原来传统的滑动轴承)取消不再使用,改为使用自润滑方式的轴承,取缔传统的油润滑方式,去除油品对环境及介质的污染隐患。
适应节能新时代
A. 润滑油不再使用;
B. 使用材料的减少:
1. 去除传统泵用轴承体;
2. 缩短泵轴,去掉一个机械密封;
C. 效率的提高:
1.水力模型的优化改进;
2. 结构及润滑方式的改变带来效率的提高。
免维护及运行成本的减少
1.轴承为免维护,省去人工巡检;
2. 非驱动端密封采用静密封,减少了一个机械密封。
轴承使用寿命更长
传统球轴承的使用寿命根据应用环境和使用工况,一般设计寿命大约为2-5年,使用本产品,轴承使用寿命可达到5-10年。
运行更安全、平稳、可靠
A.采用了减小振动、降低噪音的精心设计;
B.非驱动端采用静密封,减少了一个故障点;
C. 去掉了传统双吸泵的轴承架,缩短了泵轴长度,水泵整体稳定性更高,运行更平稳。
D. 全系列泵采用膜片联轴器;
应用领域的扩大
按照不同的用途,选择使用多种多样的材料组合,可以能够在更广大的范围内使用。
结构更简单,维修更容易
原优点保持不变:壳体采用上下分合式构造,只要拆下上部壳体,不用拆卸主
配管,就可以对泵的内部零部件进行检查维修。

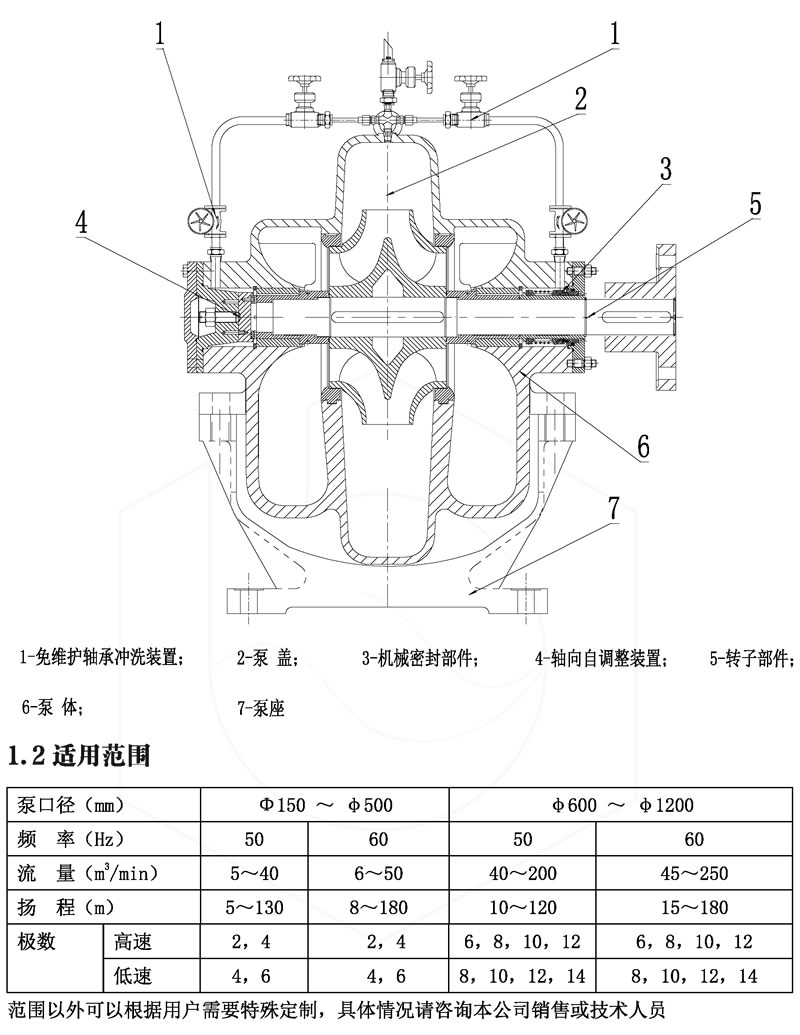

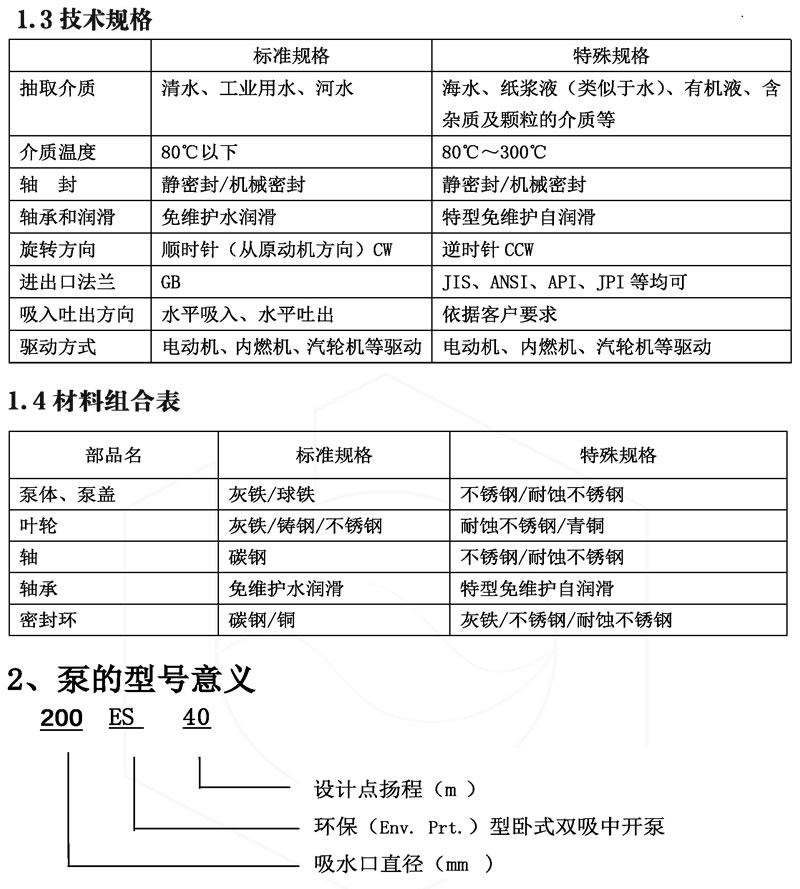

3、结构及特点说明
3.1 泵体和泵盖
ES型双吸泵的压水室全部采用梯形断面形状。为了不使因为铸造误差给泵的外观带来影响,泵盖的中开面法兰设计的比泵体的中开面法兰稍大。
对于扬程较低的中开泵,使用单壳体结构。为了减小泵在运行时产生的压力脉动,泵的压水室隔舌设计呈倾斜形状。
对于扬程较高的中开泵,泵运行时产生的径向力很大而采用双蜗室结构。
3.2 叶轮
ES 型双吸泵的叶轮是采用将两个相同的单吸式叶片背对式放置的结构。该结构左右对称,液体从吸入室对称地流入叶轮,产生的轴向力互相抵消,平衡了轴向力。叶轮的流道用砂轮等工具打磨的非常光滑。叶轮叶片的厚度均匀,在进口边打磨的非常薄,叶片的进口边设计成圆弧形,有利于提高泵的抗汽蚀性能。
3.3 密封环和叶轮密封环
ES型双吸泵的密封环是为了保护泵体和泵盖而设计的零件。为了防止泵运转时密封环跟着转动,需要将其用柱销固定。为了方便安装,柱销的定位槽设置在泵盖或者泵体的中开面上。
同样叶轮密封环是为了保护叶轮而设计的零件。当抽取的介质含有固体颗粒或者叶轮与密封环的材质相同时(用户指定),为了降低泵的运行成本,可以考虑使用叶轮密封环。叶轮密封环一般采用热装的形式安装。
3.4轴
ES型双吸泵的轴有顺时针方向旋转(CW)和逆时针方向旋转(CCW)两个旋转方向。这样可以根据泵安装现场的实际空间来选择原动机的放置位置。
3.5轴承
ES 型双吸泵的轴承为位于泵体内部的自润滑轴承来支撑转子部件,其较大优点是免维护(即无需日常维护保养),并具有安装空间小、运行平稳、效率高,运行及检修费用更低。
3.6 轴封装置
ES型双吸泵的非驱动端为静密封的形式;驱动端为高性能集装式机械密封,使其更可靠稳定;具有维修更方便,成本更低廉等优点;
3.7 小配管
ES型双吸泵的配管包括引水配管、冷却水控制阀,冷却水流动指示器、冷却配
管。
引水配管是为了将泵腔内的空气排出。采用向泵腔内注水或者使用真空泵将泵腔内的空气吸出的方式设计的管路。
冷却水控制阀,冷却水流动指示器是控制和显示冷却水流量的大小。冷却配管是为了冷却轴承而设计的管路。
3.8 联接部件
ES 型双吸泵的联接部件一般使用膜片联轴器部件,弹性柱销联轴器部件或者齿型联轴器部件也可选用。
