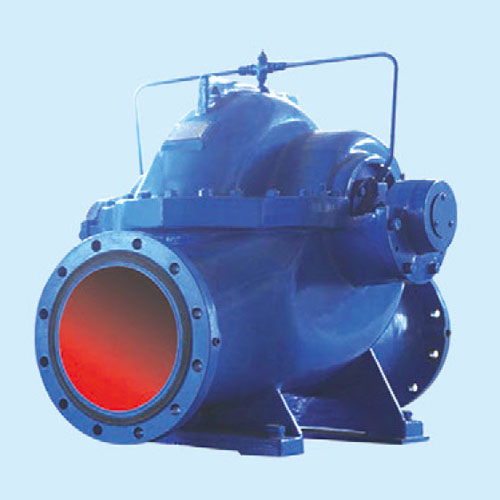

NS型卧式双吸中开泵

一、产品概述

NS型单级双吸中开式离心泵是我公司总结国内外优秀水力模型，广泛吸收国内外同类产品先进的设计制造技术，根据国内市场实际需要开发的新型中开式双吸泵。全系列泵型谱内各型号规划更加科学合理，高扬程双吸泵可以代替部分多级泵，大流量双吸泵可以代替部分混流泵，优化匹配各水力尺寸，汽蚀和效率兼顾，满足GB/T19762能效评价值，达到节能目标。结构再创新，运转可靠维护方便、延长使用寿命，使中开式双吸离心泵优秀泵型发挥更大效益。我公司目前生产的双吸泵有46种型号，390个规格，处于节能和使用性能范围考虑，一个型号有两种叶轮，叫标准叶轮和窄叶轮，以更优性能满足使用工况要求。本系列泵符合ISO2548C、GB3216、GB/T5657标准。

二、产品用途

本产品广泛适用于城市给排水、城镇供水；集中供热系统给排水；钢铁冶金企业、石化炼油厂、制药厂、造纸厂、油田、热电厂、化纤厂、纺织厂、糖厂、化工厂、电站的给排水；工厂、矿山的消防系统给水、空调系统供水；农田排涝灌溉及各种水利工程。

三、工作条件

流量范围：65~3870 m3/h

扬程范围：6~230 m

温度范围：正常80℃，最高可达到130℃

工作压力：£3.0MPa，进口法兰压力均为1.0 MPa，也可选配。

介    质：清水或物理化学性质类似于清水的其他液体。

旋转方向：从传动端向泵看，泵的旋转方向为顺时针旋转；根据需要也可以提供逆时针旋转的泵。

密封水管部件：进口压力＞0.03Mpa时不安装。

四、型号说明

例如：NS200-Z 4-150

NS···········.··新型单级双吸中开式离心泵

200··········.·..··水泵进水口直径为200mm

4···················水泵叶轮名义比转数的1/10，Z一窄叶轮，无乙为标准叶轮

150···········……叶轮外径为150mm

电动机

1、Y2(YX3、YE3)系列低压自扇冷鼠笼型三相异步电动机：380V、50Hz、IP44(IP54、IP23)，绝缘等级B或F，安装形式为B3。

2、Y2(YX3、YE3)系列高压自扇冷(或水冷)鼠笼型三相异步电动机：6kV/10kV、50Hz、IP23，绝缘等级B或F，安装形式为B3。
