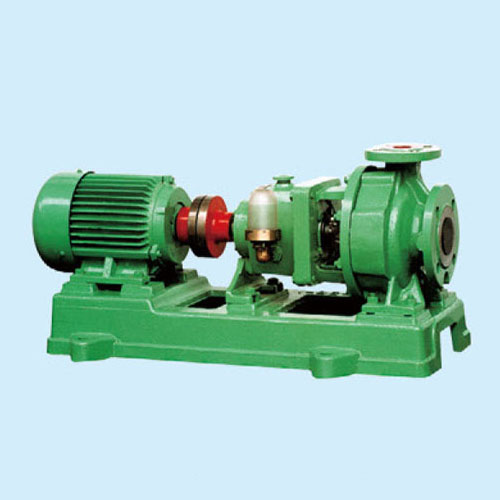

IH型单级化工泵

概述

本系列泵是单吸、多级、卧式化工离心泵，是按国际标准ISO2858进行设计、并按ISO5199/DIS制造。用于输送中性或有腐蚀性的介质或石油制品。流量范围2.5~460m/h；扬程范围2.5~132m;介质温度-20~105℃；最高工作压力1.6MPa。

泵的轴封有多种结构形式，常用的是内装式非平衡型单端面机械密封。根据工作条件，也可选用外装式的、非平衡型的或双端面的机械密封。冲洗冷却方式可以是内冲洗式或外冲洗式。也可以加装密封附加装置(如旋风分离器、换热器等)。对有悬浮颗料或腐蚀性较弱的介质，也可以选用软填料密封(外冲洗式或内冲洗式)。

根据介质的腐蚀性质，触液零件应选用不同的制造材料，常用的是305(1Cr18Ni9Ti)。

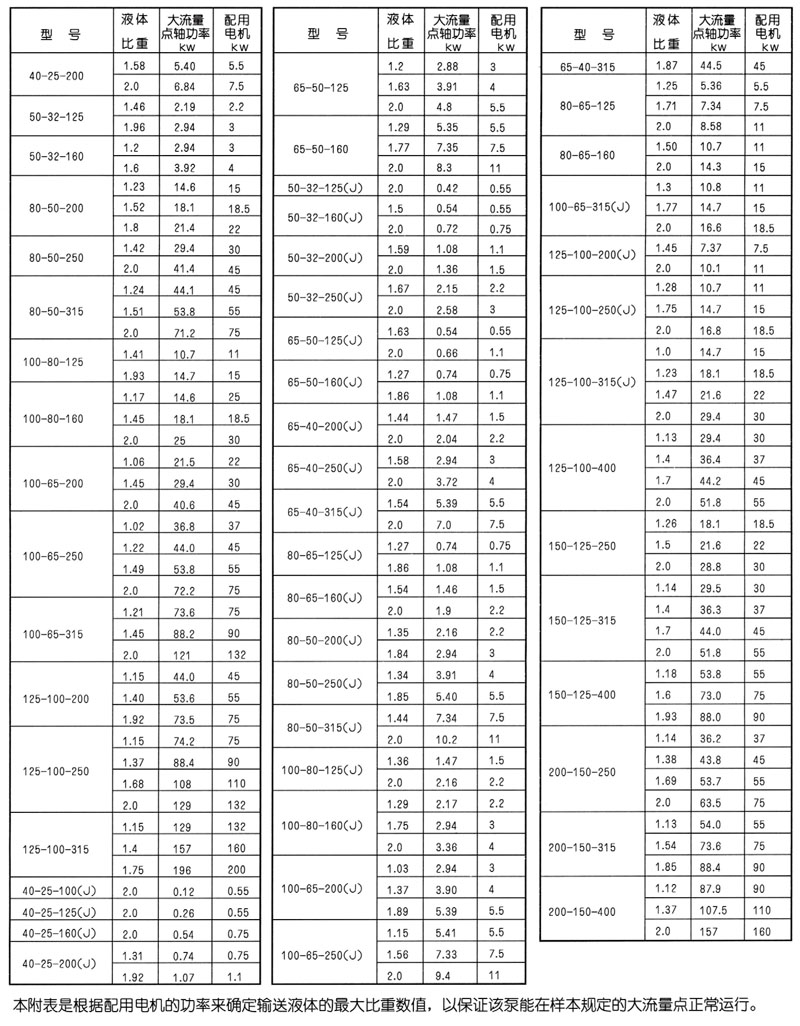

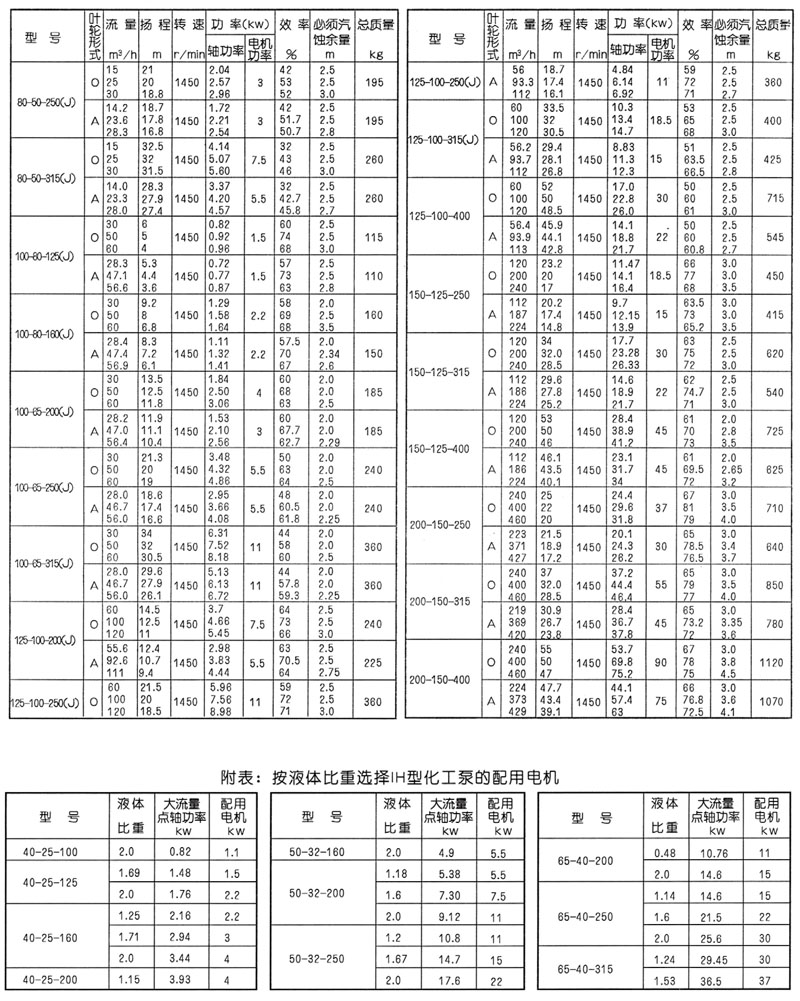

附表内列出了介质比重较大时电机的选择方法，供用户参考。

泵型号中的前两位数字，代表该泵的进、出口直径。如IH100-80-160。100-进口直径(mm)，80-出口直径(mm)。
